设计概念

既要有动态、活力的呈现，也要有静态的，让人得以感受美和底蕴的景色。

动与静的和谐，光与景的结合，日与夜的连贯，拥有这一切因素，景观方是成功而完整的。

意向构思分析

景观照明不是单纯的用灯光把物体照亮，简单的不同元素间的相互叠加，而是灯光艺术性的再创造，是以景观为主体，利用灯光技术来表现景观夜间空间艺术，这需要设计者用艺术的思维、科学的方法和现代化的技术，确定合理的景观照明方式和布置方案，并运用灯光的艺术表现力，使景观环境达到理想的意境。

照明设计原则：

1、以人为本：所有的夜景环境设计和改造都是为人服务的，所以应该遵循以人为本。

2、重点突出，主次分明：照明设计要有一个重点，也就是一个主题。不能处处都是绚丽明亮，这样不仅不能美化环境，还会产生光污染等问题，所以照明设计方案要有主次之分，要通过虚实的对比，需要突出的部分合理提高亮度，周围以柔和的光线加以补充，这样才能达到完美的夜间灯光效果。

3、节能环保：照明设计中，应以绿色照明为理念，合理布灯和灯具选型，选用节能、低碳的新光源产品，才能有效解决能源浪费和光污染问题，从而改善生活环境，提高照明质量。

4、形式多变、突显艺术：灯光设计可以丰富夜间环境，设计上不能千遍一律，否则会显得单调乏味。所以不论在色彩上，还是灯具造型上，都要匠心独运，别出心裁。不影响整体效果的同时，多种形式相互结合，相互补充又相互映衬，把功能和艺术完美结合。

各区域初步设计概念

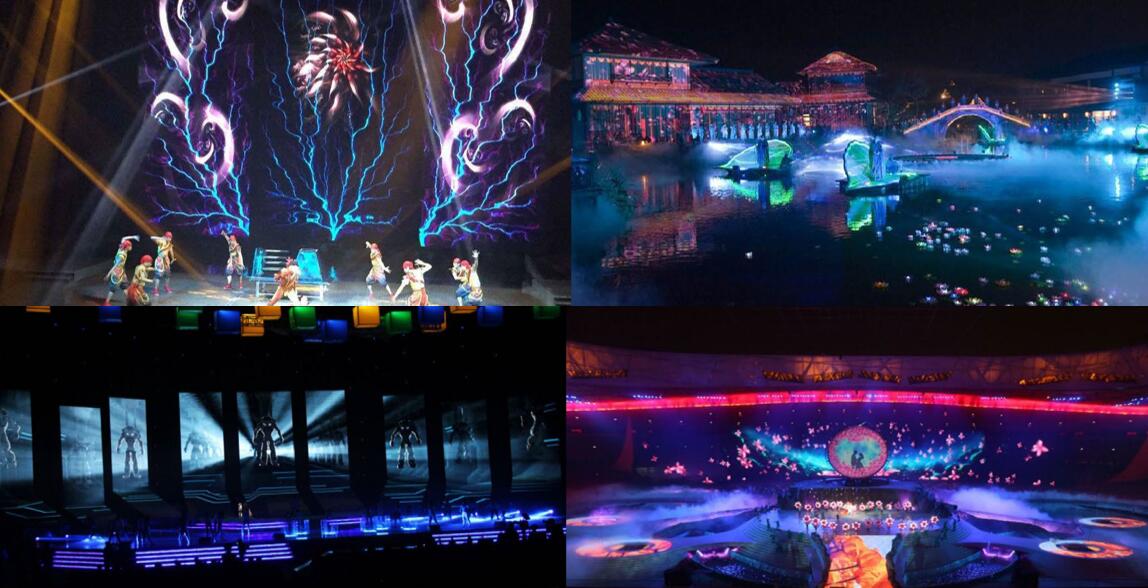

富春山居梦—大型水秀实景演出

富春江畔，古韵新生。

树木、远山，江南风光，江上游船徐徐动；群山、重楼，烟波飞瀑，青山深处有人家。

“山”、“水”、“人”的交互，通过“声”、“光”、“电”的演绎，让千年的文化与历史，超越时空的桎梏“动”起来，整体呈现。

单纯依靠自然静态的景观，是不可能达到这种冲击力的。在自媒体与短视频传播盛行的如今，“抓人眼球”比以往任何时候都更重要。

而通过5G技术与VR联动，使远程游客亦可身临其境——每点燃一份向往，就意味着未来多一份回报。

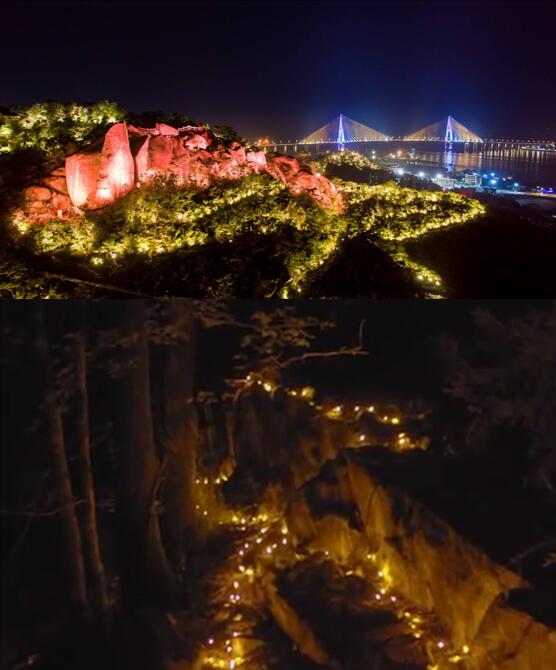

富春山居梦—夜游桐君山

山不在高，有仙则名。

桐君老人悬壶济世，书《桐君采药录》的故事，自黄帝时就源远流长。

被称为“药祖圣地”的桐君山，拥有百草园、四方药局等中医养生主题的标志性景观，而且其不到七十米的和缓高度，更加适合踏青等闲适的活动，与中医养生概念结合，相得益彰。

在灯光上，主要考虑两个方面，一是山作为整体融入景区时的外部视效，而是游客“身在此山中”时所能看到的。

譬如游路的光影引导，以及对不同场景和植物的照明，是非常能突出地域气质的——如果将北国的山与江南的山对比，就能发现其大不同。北山多陡峭、锋利、萧索，而南山则隽秀、和缓、葱郁。光环境，自然也要符合其气质。

富春江风光带

长桥卧波，江岸如带。

连通两岸的长桥，与沿江风光带，通过亮化改造，使之宛如一个环状的整体，不仅将白天景观的视觉布局延续到夜晚，更突显了富春江沿岸光彩繁华的另一面，展现出经济蓬勃发展的硕果与桐庐活力。

志功名—国学体验区

这里有黄帝时期的药祖桐君老人、唐代诗人崔涂、归隐的元代画家黄公望，乃至当代知名画家叶浅予，华夏文化一脉相承。依此脉络，在新时代，国学之精粹也当继续延续。

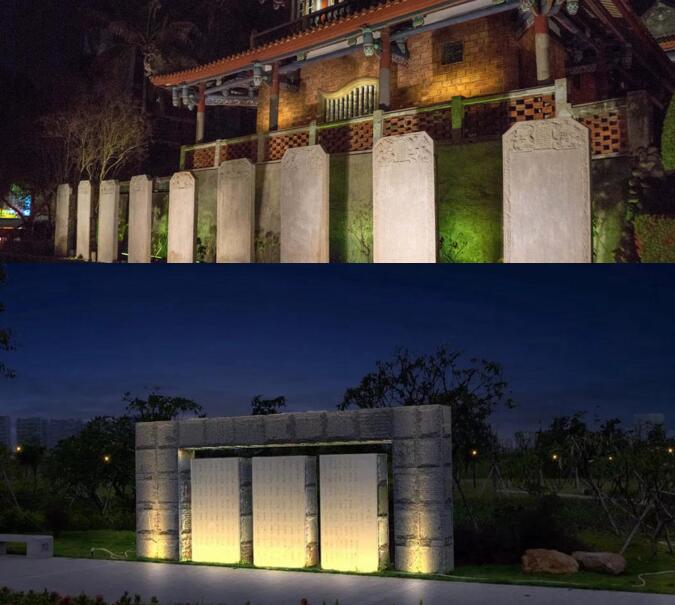

以端庄雄浑的雕塑群、碑林为载体，通过灯光的塑造，体现出层次分明、错落有致的视觉效果，使人感受到无形的文化，超越时间，凝为实质的传承。

同时，依托其开展国学主题的舞台表演，是更被群众喜爱和接受的方式，更益于塑造文化认同。

意难平—民俗风情区

策划中，此地会将部分民宅改造为精品民宿，并引入当地老字号美食、手工艺人，打造吃住行游购一体的民俗风情区。

毫无疑问这是实现经济效益、展现桐庐文化的重点区块，根据其功能，对灯光氛围的塑造定位：舒适、放松、有活力。 既不能过于宁静， 亦不能太过嘈杂，不同区域的“承”与“和”要和谐自然。

譬如，在住宿场所，灯光要相对较轻、暖，而在餐饮场所，则要有一种辉煌之感。以一条街道两旁建筑而言，也要在立面上分出不同的气质，这些细微差异的积累，就会产生出有烟火气的景象。

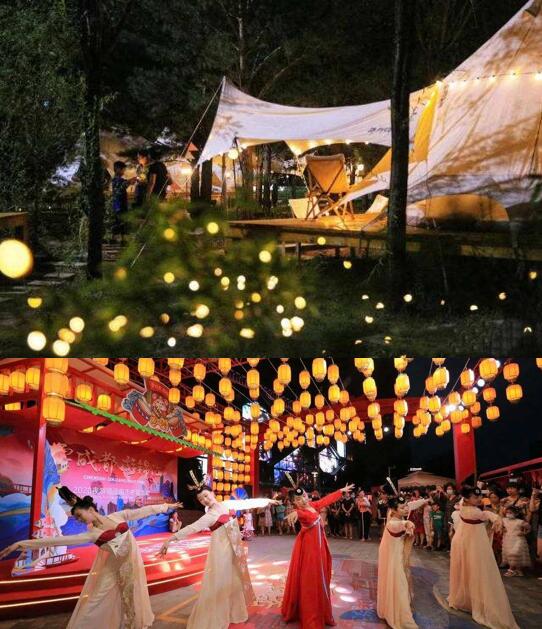

问道行—休闲娱乐区

策划中，该区域有房车、帐篷营地，露天影院等项目；并会定期举办电子音乐节，国潮秀等活动。因而该区域的灯光塑造，定位应是：古今相合 体块分明  多元化。

无论中式的灯笼、石灯笼、宫灯，还是款式现代的灯具，都可以使用，但**符合场景，以塑造出一个个风格迥异鲜明的区块，宛如百景图般，给游客目不暇接的酣畅体验。

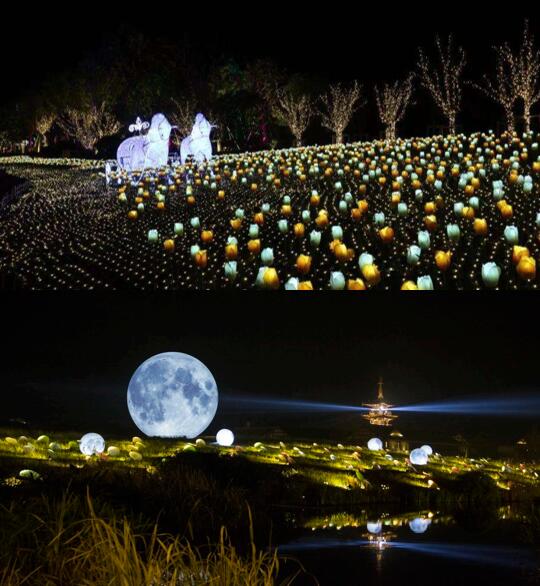

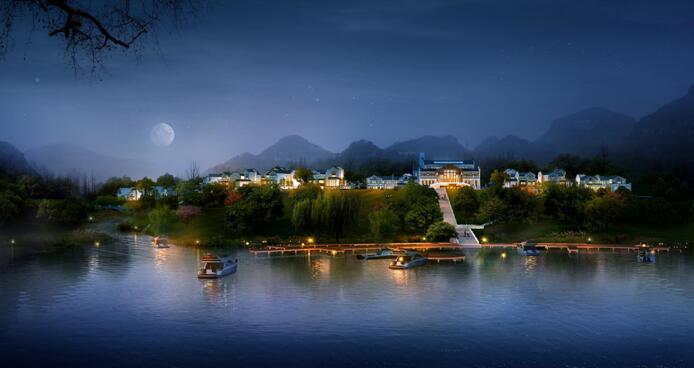

隐山水—山水田园区

此处沿江绿地，是享受宁静时光的**去处。因而在灯光塑造上，力求梦幻、静谧、安然之感，用灯光升华山水田园之意境。点亮绿地、花树水体为背景，以景观小品为重点，使之呈现出层次与体块变化。并根据游客动线，设置引导性的灯光，给人以悠长闲适的游园体验。

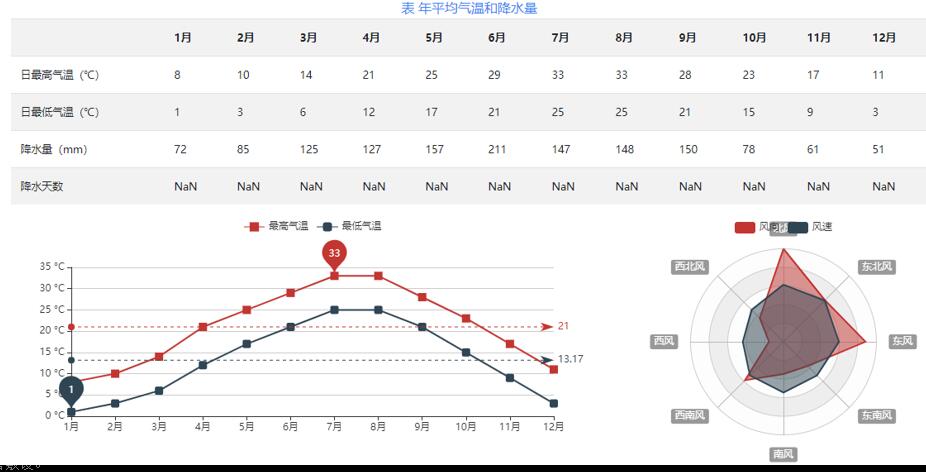

气候特点

年平均雨日161天。年平均降水量为1552毫米，年际间差异较大，1月~6月逐月递增，

7月~8月起逐月递减，3月~9月雨量均在130毫米以上，*多的6月为梅雨期，降水集中，

月平均雨量248毫米。

根据桐庐的气候情况，室外灯具的防护等级要求较高，灯具选择遵循以下几条原则：

1、灯具镇流器采用电感镇流器、利于户外潮湿环境灯具使用稳定性。

2、LED灯具需用防水型开关电源，控制器等尽量不裸露在室外，做好防水处理。

3、节能灯、荧光灯管不适于用在室外，灯具虽然能点亮，但发光效率太低，亮度明显不足。

4、PAR灯之类的光源慎用，热光源易爆。

5、室外选用PE管敷设，建筑电缆穿金属管敷设。

6、电缆选用ZR-YJV线，所有供电线路按设计规范要求穿管(线槽)敷设。

7、灯体、透光玻璃及硅胶等应保证品质，防止灯具破裂、进水等问题影响灯具不能正常使用。

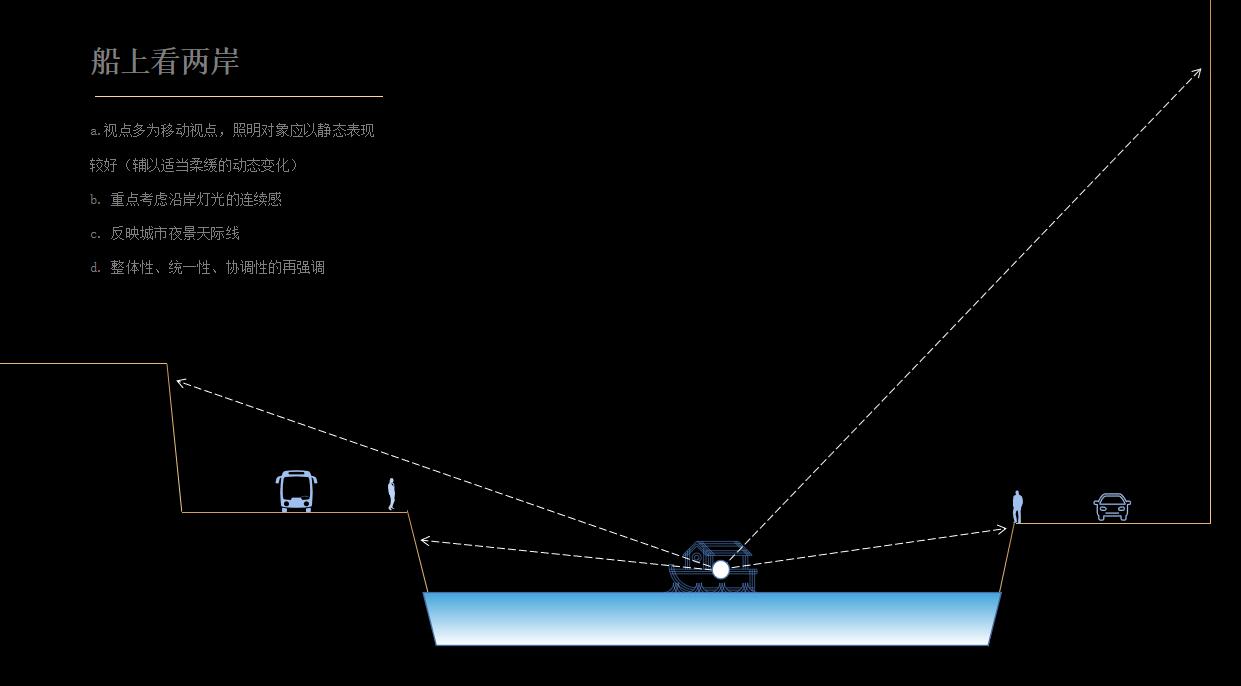

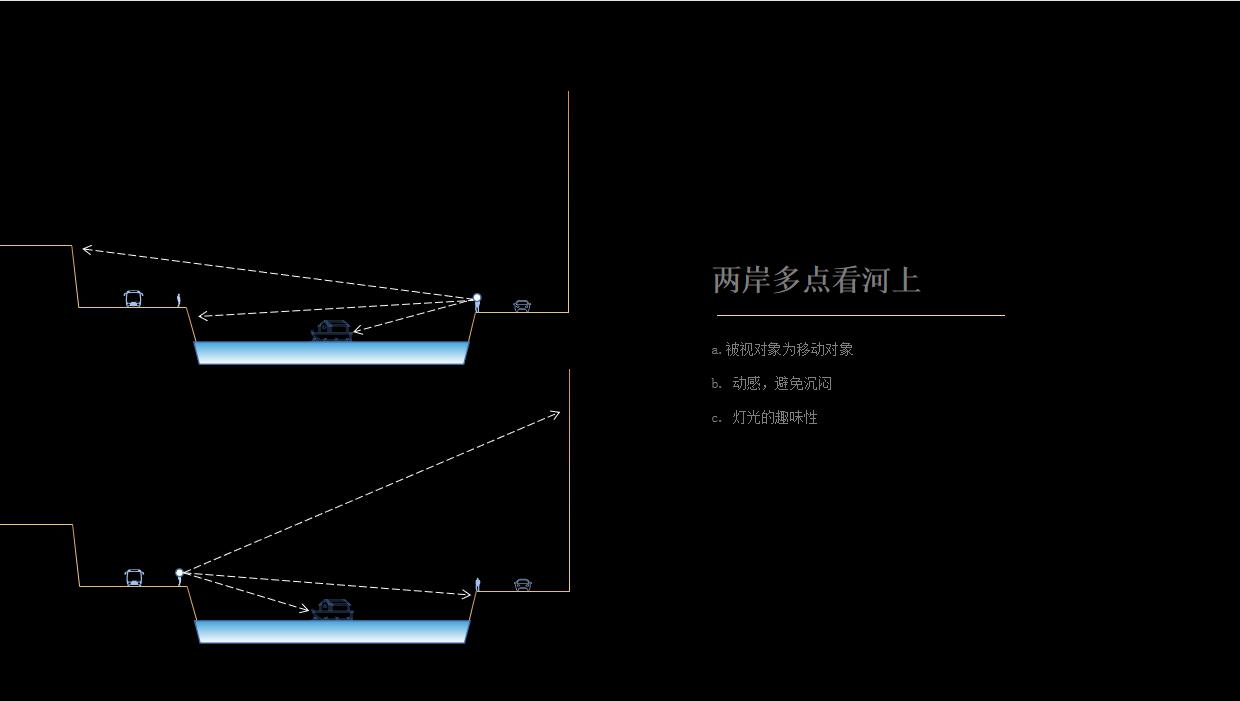

视点分析—远近高低各不同

设计要求及主要技术经济指标

1．本工程所选设备，材料必须具有***检测中心的检测合格证书（3C 认证），必须满足与产品相关的国家标准。

2．能够在白天看到的灯具，灯具的颜色应与所安装位置处的幕墙颜色一致或者相近。

3.．本工程应遵循国家建筑标准设计图集 :

1）《建筑物防雷设施安装》 99D501-1

2）《利用建筑物金属体做防雷及接地装置安装》 03D501-3

3）《等电位联结安装》 02D501-2

4）《常用低压配电设备安装》 04D701-1

5）《硬塑料管配线安装》 98D301-2

6）《电缆防火阻燃设计与施工》 06D105

7）《常用灯具安装》 96D702-2

8）《特殊灯具安装》 03D702-3

节能控制——在节能减碳的大趋势下，必须尽可能减少能耗，同时达成理想的效果。

总结

照明系统设备要求及安全防护

1）照明设备所有带电部分应采用绝缘、遮拦或外护物保护，距地面 2.8m 以下的照明设备应使用工具才能打开外壳进行光源维护；

2）室外安装照明智能控制柜、开关电源箱与控制箱等应采用防水、防尘型，防护等级不应低于 IP54，落地安装时箱底距地不小于 300mm；

3）人体可触及的灯具应选用 III 类灯具，室外灯具的防护等级不应低于 IP66

4）室外智能控制柜内元器件还应考虑室外环境温度的影响，距地面 2.5m 以下的电气设备应借助于钥匙或工具才能开启；

5）LED 灯具应选用专用开关电源，LED 灯具输入电压应与开关电源输出电压一致；

6）在正常视角范围内的光源可直视灯具，必须采取有效防眩光措施，应将照明的光线严格控制在被照区域内，限制灯具产生的干扰光，超出被照区域的溢散光不应超过 15%；

7）对人员可触及的照明设备，当表面高于 70℃时，必须采用隔离保护措施；

8）照明灯具的功率因数不应小于 0.9；

9）为保证不影响电源启动和照明效果，末端灯光电压偏差允许值为 +5%~-10%，分支回路的线路走向可根据现场实际情况做适当调整。

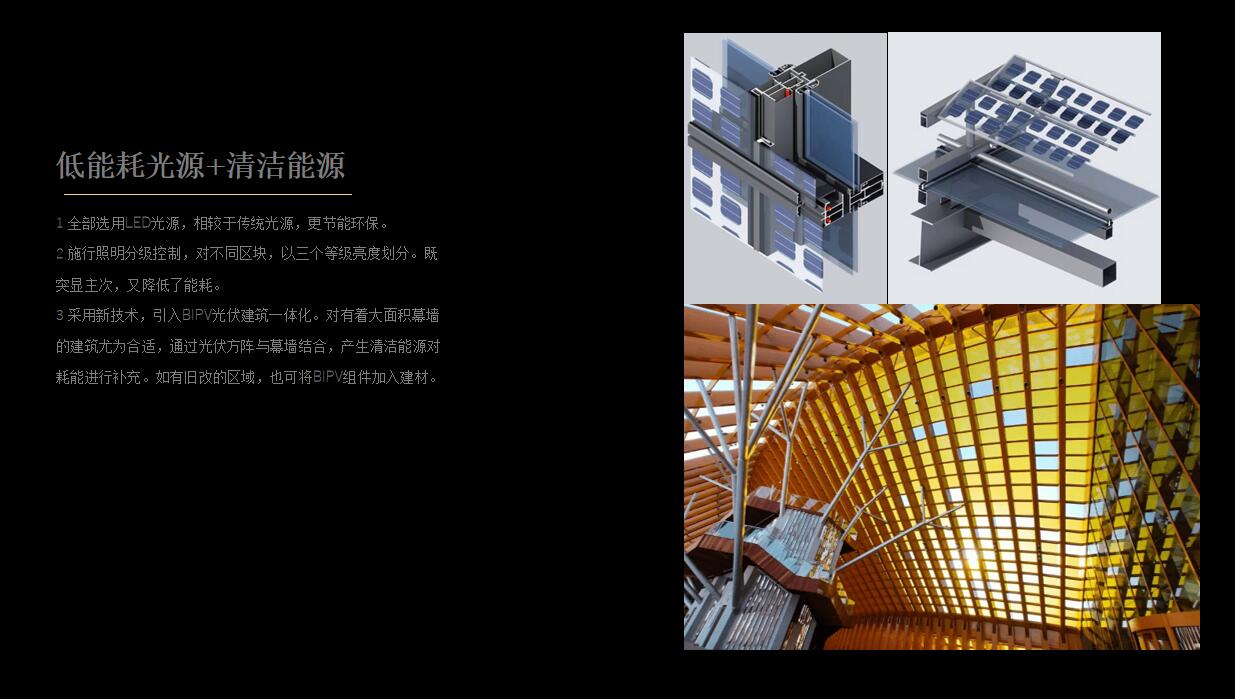

节能

1. 照明工程根据照明场所的功能、性质、环境区域亮度、表面装饰材料及所在城市规模等，确定亮度标准值；

2. 照明工程分种控制模式，依照应用场景决定（如平日模式、一般节日模式、重大节日模式）、，有利于照明节能；

3. 照明光源：选用高效节能、寿命长的照明光源，镇流器按光源要求配置，并满足相关能效标准的要求；

4. 照明灯具：选用功率因数不小于 0.9 的灯具（若灯具功率因数小于 0.9，应就地补偿）；

5. 物联网智能控制系统，作为照明节能的措施之一；

6. 景观照明设计需满足 << 城市夜景照明设计规范 >>JGJ/T 163-2008 第七节的相关要求；

设计原则

1、连续性 ：运用格式塔原理，使沿路照明连区成片，绵延不绝，形成城市尺度上的连续性。

2、层次感 ：根据远观、中观、近观视角对建筑立面统一规划设计，各具特色的立面灯光造型以及温馨舒适的底商店招氛围，整

 体上层次分 明，却又不失个体的独立性。

3、节奏感 ：灯光分布于各种类型的载体上形成轻重缓急，高低起伏的节奏感，如歌如弦，如诗如画，移步换景，精彩纷呈。

4、美观原则：以光影创意，体现和提升重要片区的建筑、景观、环境品质及视觉效果，创造既具观赏性、又体现“和谐舒适、温馨包容”的夜景效果。

5、文化原则：攫取桐庐民俗与历史，提出各片区景观照明的整体文化立意和运用方式。

6、节能原则：提倡节能、绿色环保和科技创新，概念方案中所推荐的照明方式和亮灯产品要节能环保。

7、经济原则：方案设计要结合既有建筑照明工程的实际，在现状基础上提出优化改造的方案。

8、安全原则：强调公共建筑和公共空间的安全特质。

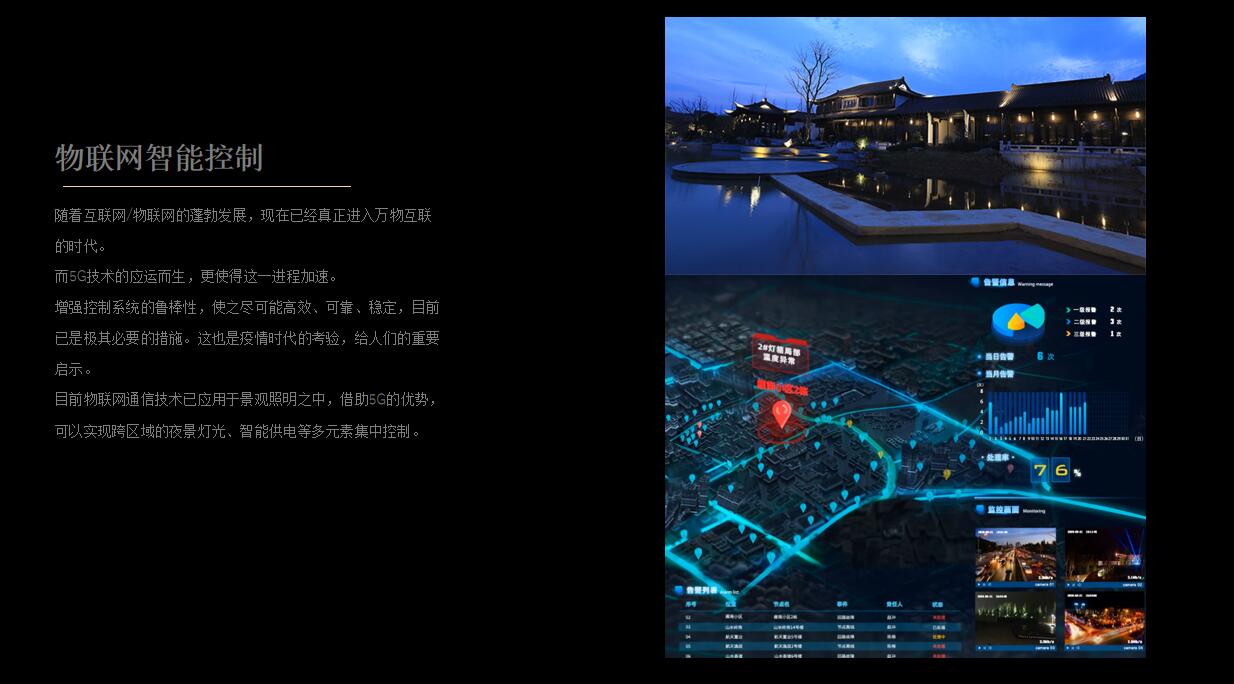

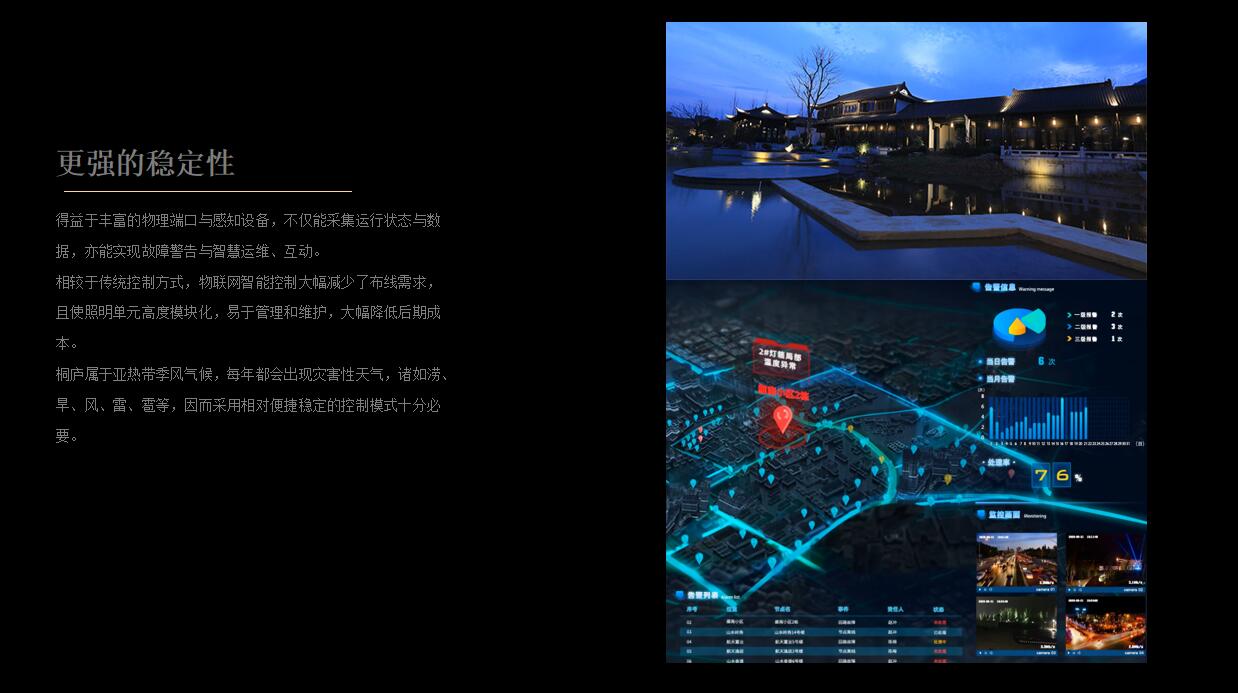

控制系统—智能控制系统技术要求

灯光照明控制系统整体控制采用以太网技术，严格遵循TCP/IP网络协议及USITT DMX512/1990通讯协议。根据各个建筑灯光布置及控制管理的需要，控制立面等部分系统总

体架构控制均采用以太网控制，主干网络采用环型结构，利用网络把每一个信息点连接起来，控制系统除了能对LED灯具控制光色外，还能对传统常规灯具的开与关，协同控制；建立内部局域网，也可接入5G网络，设置权限等级访问（市级**、区级次之、建筑本身**），实现一键远程控制功能。

1、楼与楼之间通信

1.1各区设置一个中控室，中控室内配置控制主机，每栋建筑设置一台控制主机，主机之间通过搭建的局域网或4G无线网络进行数据通信。

1.2市设置总控中心，总控中心内配置控制主机。该控制主机级别**能操作各区内每栋联动建筑的控制。总控中心与各区控制主机之间也是通过搭建的局域网或5G无线网络进行数据通信

2、单栋楼的显示控制

2.1每栋楼的控制主机通过DVI线，输出显示数据信号，DVI输出帧频60HZ（**不能小于30HZ）。，通过USB线发送和回传控制命令给照明控制主控制器。

2.2主控制器通过超五类双绞线接数据分配器将显示数据分配到输出端口，输出端口与LED灯具相连进行图像的显示。

2.3可实时显示主机上播放内容和系统运行状态信息和灯具状态，并可实现，灯具错误侦测，故障报警等功能。

3、楼宇间控制主机通讯平台的选择对比

3.1公共互联网通信平台

可直接用现有的互联网网络平台，网络的搭建和维修维护不用直接负责管理。

3.2组建专网通信平台

3.2.1楼宇有专门的部门来负责集中统一的管理。

3.2.2楼宇之间预留有专门的管道和线路（光纤和网线线路），每栋楼之间可方便实现。

3.2.3组网的楼宇，由一个单位来管理，方便各项工作的安排，节省沟通时间，提高工作效率。

4、互联网同步播放方案

4.1选用互联网通信方案，需要有专项服务器，将中控室计算机，多栋楼宇的主机，专项服务器全部接入公用互联网平台。

4.2服务器可选择数据中心的服务器，连接互联网，需要有固定的IP，客户端（中控室和各栋楼宇）可随时访问服务器，客户端不需要用固定的IP。

4.3控制中心(中控室)电脑可通过访问服务器，可监控每个节点（楼宇）、每台控制器，每个灯具的工作状态，可进行节目的编辑，节目的上传等等。

4.4节点（每个楼宇）客户端软件，既可实现本地独立播放控制，也可在接收到服务器同步命令后，进行同步播放，实现整体联动，显示一个整体的画面。

4.5互联网同步技术可实现在任何地点，任意联网的电脑，都可登陆服务器进行管理。实现对多动楼宇夜景效果统一管理，显示效果同步播放控制。

4.6服务器软件可设置管理权限，用户输入用户名、密码登陆，对专项管理人员进行开放管理。

4.7为防止几栋楼宇播放不同步显示情况，每栋楼宇主控DVI输出帧频60hz。
